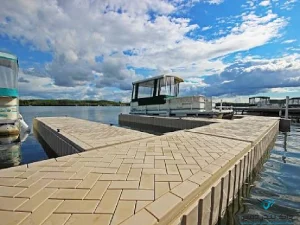

انتخاب مصالح مناسب برای داک‌های بندری؛ راهنمای تخصصی برای ساخت سازه‌ای مقاوم و بادوام
انتخاب مصالح مناسب برای داک‌های بندری یکی از مهم‌ترین تصمیم‌ها در زمان طراحی و اجرای سازه‌های دریایی است. داک باید در محیطی فعالیت کند که به‌طور هم‌زمان با رطوبت، آب شور، تغییرات دما، امواج، جریان آب، تابش خورشید، ضربه شناورها و بارهای متغیر مواجه است. بنابراین نمی‌توان مصالح مورد استفاده در یک داک بندری را فقط بر اساس قیمت اولیه یا مقاومت اسمی انتخاب کرد.
یک انتخاب درست باید مجموعه‌ای از عوامل مانند مقاومت مکانیکی، دوام در محیط دریایی، مقاومت در برابر خوردگی، قابلیت تعمیر، وزن، روش اجرا، طول عمر و هزینه نگهداری را در نظر بگیرد. فولاد، بتن، چوب، آلیاژهای مقاوم به خوردگی و مصالح کامپوزیتی هرکدام مزایا و محدودیت‌های خاص خود را دارند و انتخاب نهایی باید با شرایط واقعی پروژه هماهنگ باشد. منابع تخصصی حوزه سازه‌های دریایی نیز فولاد، بتن و چوب را از مصالح سنتی این حوزه می‌دانند و در کنار آن‌ها، استفاده از مصالح جایگزین و کامپوزیتی را برای برخی محیط‌های خورنده بررسی کرده‌اند.
برای آشنایی با مجموعه و حوزه فعالیت آن در زمینه سازه‌ها و خدمات دریایی، می‌توانید از داک بندر خمیر بازدید کنید.
چرا انتخاب مصالح در ساخت داک بندری اهمیت دارد؟
داک بندری یک سازه معمولی نیست. بخشی از سازه ممکن است دائماً در آب قرار داشته باشد، بخش دیگری در محدوده پاشش آب و رطوبت قرار بگیرد و قسمت دیگری در معرض هوای آزاد باشد. هر یک از این نواحی شرایط متفاوتی برای مصالح ایجاد می‌کنند.
برای مثال، فولادی که در محیط خشک عملکرد بسیار خوبی دارد، در صورت قرار گرفتن طولانی‌مدت در معرض آب شور بدون سیستم حفاظت مناسب می‌تواند دچار خوردگی شود. بتن نیز اگرچه مقاومت فشاری بالایی دارد، اما در محیط‌های دریایی نفوذ یون‌های کلرید می‌تواند به مرور زمان به آرماتورهای داخل بتن آسیب بزند. مطالعات فنی مربوط به سازه‌های دریایی نشان می‌دهند که خوردگی فولاد و تخریب بتن از عوامل مهم کاهش دوام سازه‌های ساحلی هستند.
بنابراین انتخاب مصالح باید از همان مرحله طراحی با شرایط بهره‌برداری هماهنگ شود.
مهم‌ترین معیارهای انتخاب مصالح برای داک
قبل از انتخاب هر نوع ماده اولیه، باید مشخص شود داک در چه شرایطی قرار است کار کند. چند معیار اصلی در این تصمیم نقش دارند:
مقاومت سازه‌ای: مصالح باید توان تحمل بارهای پیش‌بینی‌شده را داشته باشند.
مقاومت در برابر خوردگی: در محیط‌های دریایی، مقاومت در برابر کلرید، رطوبت و آب شور اهمیت زیادی دارد.
دوام: مصالح باید بتوانند در طول عمر طراحی، عملکرد قابل قبول خود را حفظ کنند.
وزن: در داک‌های شناور، وزن مصالح مستقیماً بر میزان شناوری و ظرفیت باربری تأثیر می‌گذارد.
قابلیت تعمیر: دسترسی به قطعات و امکان تعمیر یا تعویض آن‌ها باید در نظر گرفته شود.
هزینه چرخه عمر: قیمت خرید اولیه تنها بخشی از هزینه واقعی پروژه است و هزینه‌های رنگ‌آمیزی، بازرسی، تعمیر و تعویض نیز باید محاسبه شوند.
قابلیت اجرا: روش حمل، برش، جوشکاری، بتن‌ریزی و نصب مصالح می‌تواند روی انتخاب نهایی تأثیر بگذارد.
فولاد؛ گزینه‌ای پرکاربرد در داک‌های بندری
فولاد یکی از مصالح مهم در ساخت سازه‌های دریایی و بندری است. استحکام بالا، قابلیت ساخت قطعات مختلف، امکان جوشکاری و دسترسی نسبتاً مناسب به انواع مقاطع باعث شده است فولاد در ساخت داک، شمع، تیر، فریم و تجهیزات مختلف مورد استفاده قرار گیرد.
یکی از مهم‌ترین مزایای فولاد، نسبت مناسب مقاومت به وزن است. این ویژگی در داک‌های شناور اهمیت زیادی دارد، زیرا افزایش بیش از حد وزن سازه می‌تواند ظرفیت شناوری مورد نیاز را بالا ببرد.
اما نقطه ضعف اصلی فولاد در محیط دریایی، حساسیت آن به خوردگی است. در نتیجه استفاده از فولاد بدون طراحی سیستم حفاظت خوردگی می‌تواند هزینه‌های نگهداری را افزایش دهد.
پوشش‌های محافظ، طراحی مناسب جزئیات سازه، جلوگیری از تجمع آب و در برخی پروژه‌ها استفاده از حفاظت کاتدی می‌توانند برای کاهش این مشکل مورد استفاده قرار گیرند.
چه زمانی بتن انتخاب مناسبی است؟
بتن یکی دیگر از مصالح مهم در زیرساخت‌های بندری است و می‌تواند برای عرشه‌ها، پایه‌ها، شمع‌ها، بلوک‌های وزنه، فونداسیون‌ها و سایر اجزای سازه‌ای مورد استفاده قرار گیرد.
مقاومت فشاری مناسب و امکان اجرای مقاطع مختلف از مزایای بتن است. همچنین بتن می‌تواند از آرماتور فولادی در برابر محیط خارجی محافظت کند. اما این حفاظت همیشگی نیست. اگر کلریدها از طریق منافذ و ترک‌ها به داخل بتن نفوذ کنند، احتمال شروع خوردگی آرماتور افزایش پیدا می‌کند. خوردگی آرماتور نیز می‌تواند باعث ترک‌خوردگی و جداشدگی بتن شود.
به همین دلیل، برای سازه‌های بتنی دریایی کیفیت بتن، نفوذپذیری، پوشش مناسب روی آرماتور و جزئیات اجرایی اهمیت بسیار زیادی دارند.
نقش کیفیت بتن در دوام داک
در یک داک بندری بتنی، فقط مقاومت فشاری بتن مهم نیست. میزان نفوذپذیری نیز اهمیت زیادی دارد.
بتنی که مسیرهای بیشتری برای نفوذ آب و یون‌های مهاجم ایجاد می‌کند، در محیط دریایی می‌تواند زودتر تحت تأثیر عوامل خورنده قرار گیرد. استفاده از طرح اختلاط مناسب، کنترل نسبت آب به مواد سیمانی، تراکم صحیح و عمل‌آوری اصولی می‌تواند به افزایش دوام کمک کند.
در مطالعات مربوط به سازه‌های بتن‌آرمه در محیط‌های مهاجم، کاهش نفوذپذیری بتن، استفاده از پوشش کافی برای آرماتور و راهکارهای مناسب حفاظت از فولاد به عنوان روش‌های مهم کنترل خوردگی بررسی شده‌اند.
پس در انتخاب بتن برای داک، نباید فقط به عدد مقاومت فشاری توجه کرد.
چوب؛ سنتی اما نیازمند بررسی دقیق
چوب از مصالح قدیمی مورد استفاده در سازه‌های دریایی است و همچنان در برخی کاربردها می‌تواند مورد استفاده قرار گیرد. ظاهر مناسب، وزن نسبتاً پایین و قابلیت اجرای ساده از مزایای آن محسوب می‌شود.
با این حال، چوب در محیط دریایی با چالش‌هایی مانند رطوبت، پوسیدگی و آسیب موجودات دریایی مواجه است. منابع فنی نیز حمله موجودات دریایی به شمع‌های چوبی را یکی از عوامل مهم تخریب این نوع سازه‌ها معرفی کرده‌اند.
به همین دلیل، انتخاب چوب برای بخش‌های مختلف داک باید با توجه به شرایط آب، نوع چوب، روش حفاظت و امکان بازرسی انجام شود.
در پروژه‌هایی که عمر طولانی و حداقل تعمیرات اهمیت بالایی دارد، باید هزینه چرخه عمر چوب با سایر گزینه‌ها مقایسه شود.
مصالح کامپوزیتی در سازه‌های دریایی
مصالح کامپوزیتی مانند انواع FRP در سال‌های اخیر به عنوان گزینه‌ای برای برخی کاربردهای دریایی مورد توجه قرار گرفته‌اند. مقاومت مناسب در برابر برخی عوامل خورنده و وزن پایین‌تر نسبت به بعضی مصالح سنتی می‌تواند در شرایط خاص یک مزیت باشد.
این مصالح به‌خصوص در برخی کاربردهای مربوط به شمع‌های دریایی، فندرها و سازه‌های سبک مورد بررسی قرار گرفته‌اند. با این حال، استفاده از آن‌ها باید بر اساس طراحی مهندسی، مشخصات محصول و سابقه عملکرد در کاربرد مورد نظر انجام شود. تحقیقات FHWA نیز استفاده از مصالح کامپوزیتی را برای محیط‌های دریایی خورنده بررسی کرده، اما به محدودیت‌هایی مانند سابقه میدانی کمتر در مقایسه با مصالح سنتی اشاره کرده است.
بنابراین کامپوزیت را نباید به عنوان جایگزین قطعی فولاد یا بتن در همه پروژه‌ها در نظر گرفت.
اهمیت مقاومت در برابر خوردگی
در انتخاب مصالح برای داک بندری، خوردگی باید یکی از معیارهای اصلی تصمیم‌گیری باشد.
محیط دریایی ترکیبی از رطوبت، اکسیژن، نمک و تغییرات دما را در اختیار سازه قرار می‌دهد. مناطق پاشش آب نیز شرایط می‌تواند برای برخی اجزای فلزی بسیار چالش‌برانگیز باشد.
سازه‌های فولادی، استفاده از پوشش مناسب و کنترل دوره‌ای آن اهمیت دارد. سازه‌های بتن‌آرمه، باید نفوذ کلرید و خوردگی آرماتور کنترل شود. برای چوب نیز مسئله پوسیدگی و آسیب زیستی باید مورد توجه قرار گیرد.
در نتیجه نمی‌توان گفت یک ماده به صورت مطلق «ضدخوردگی» یا «ضدفرسایش» است. عملکرد واقعی به جنس ماده، طراحی، روش اجرا و شرایط محیطی وابسته است.
انتخاب مصالح بر اساس بخش‌های مختلف داک
یکی از روش‌های حرفه‌ای در طراحی داک این است که برای تمام قسمت‌های سازه الزاماً از یک نوع ماده استفاده نشود.
برای مثال ممکن است فولاد برای فریم اصلی مناسب باشد، بتن برای بخش‌های پایه یا عرشه انتخاب شود و مصالح کامپوزیتی در بخش‌هایی که وزن کم یا مقاومت محیطی اهمیت دارد مورد استفاده قرار گیرد.
در کف داک نیز ممکن است مصالح متفاوتی مانند فلز، چوب مهندسی‌شده یا کامپوزیت انتخاب شود.
این رویکرد باعث می‌شود هر ماده در جایی استفاده شود که بیشترین مزیت را دارد.
مصالح کف داک چه ویژگی‌هایی باید داشته باشند؟
کف داک مستقیماً با افراد، تجهیزات و گاهی وسایل نقلیه سبک در ارتباط است. بنابراین علاوه بر تحمل بار، باید از نظر ایمنی نیز مناسب باشد.
سطح لغزنده در شرایط خیس می‌تواند خطر زمین خوردن ایجاد کند. همچنین کف‌پوش باید در برابر تابش خورشید، آب شور، رفت‌وآمد و ضربه مقاومت کافی داشته باشد.
در انتخاب کف‌پوش باید موارد زیر بررسی شوند:
- مقاومت در برابر لغزش
- مقاومت مکانیکی
- مقاومت در برابر رطوبت
- مقاومت در برابر تابش خورشید
- سهولت نظافت
- قابلیت تعویض
- وزن
- هزینه نگهداری
انتخاب ارزان‌ترین کف‌پوش همیشه به معنای اقتصادی‌ترین انتخاب نیست. اگر یک ماده در مدت کوتاه‌تری فرسوده شود، هزینه تعویض‌های مکرر می‌تواند از هزینه اولیه یک گزینه بادوام بیشتر شود.
اتصالات و یراق‌آلات را فراموش نکنید
گاهی انتخاب مصالح اصلی با دقت زیادی انجام می‌شود اما اتصالات، پیچ‌ها، بست‌ها و یراق‌آلات متناسب با محیط دریایی انتخاب نمی‌شوند.
این موضوع می‌تواند عملکرد کل سازه را تحت تأثیر قرار دهد. یک پیچ یا اتصال ضعیف در محیط شور ممکن است خیلی زود دچار خوردگی شود و در نهایت به نقطه ضعف سازه تبدیل شود.
بنابراین هنگام انتخاب مصالح باید مجموعه کامل شامل ماده اصلی، اتصالات، پوشش‌ها و تجهیزات جانبی دیده شود.
سازگاری بین مصالح مختلف اهمیت دارد
زمانی که چند نوع فلز یا ماده مختلف در یک سازه استفاده می‌شود، سازگاری آن‌ها باید بررسی شود.
تماس برخی فلزات متفاوت در حضور یک الکترولیت مانند آب شور می‌تواند شرایط خوردگی گالوانیکی ایجاد کند. بنابراین انتخاب آلیاژها، استفاده از عایق‌های مناسب در نقاط تماس و طراحی صحیح اتصال اهمیت دارد.
این موضوع به‌خصوص در سازه‌هایی که ترکیبی از فولاد، آلومینیوم و قطعات فلزی دیگر دارند اهمیت بیشتری پیدا می‌کند.
مصالح باید با نوع داک هماهنگ باشند
انتخاب مصالح برای یک داک ثابت با داک شناور الزاماً یکسان نیست.
در داک شناور، وزن سازه اهمیت بیشتری پیدا می‌کند، زیرا هر کیلوگرم وزن اضافه می‌تواند نیاز به ظرفیت شناوری بیشتری ایجاد کند. بنابراین در چنین پروژه‌ای نسبت مقاومت به وزن اهمیت زیادی دارد.
در داک ثابت، شرایط فونداسیون و انتقال بار به زمین یا بستر اهمیت بیشتری دارد. بنابراین ممکن است بتن و فولاد با مشخصات متفاوتی مورد استفاده قرار گیرند.
همچنین داک خدماتی، داک تفریحی، داک تعمیراتی و داک مورد استفاده برای شناورهای سنگین نیازهای یکسانی ندارند.
هزینه اولیه یا هزینه چرخه عمر؟
یکی از مهم‌ترین نکات در انتخاب مصالح این است که فقط قیمت خرید را مقایسه نکنیم.
فرض کنید دو نوع مصالح برای یک بخش از داک قابل استفاده هستند. گزینه اول ارزان‌تر است اما نیاز به رنگ‌آمیزی و تعمیرات بیشتری دارد. گزینه دوم هزینه اولیه بالاتری دارد اما در طول زمان نیاز به نگهداری کمتری دارد.
در چنین شرایطی، تصمیم صحیح باید بر اساس هزینه چرخه عمر گرفته شود.
مطالعات مرتبط با مصالح مقاوم به خوردگی نیز بر همین رویکرد تأکید دارند که انتخاب مصالح باید با توجه به عملکرد بلندمدت و هزینه‌های تعمیر و نگهداری در طول عمر سازه انجام شود.
شرایط آب منطقه را در نظر بگیرید
آب شور، آب شیرین، آب با آلودگی بالا و محیط‌هایی با جریان زیاد، شرایط متفاوتی برای مصالح ایجاد می‌کنند.
میزان شوری، دما، اکسیژن محلول، جریان آب و وجود رسوبات می‌تواند روی روند تخریب برخی مواد اثر بگذارد.
به همین دلیل پیش از انتخاب مصالح باید مشخصات محیطی محل اجرا تا حد امکان بررسی شود. انتخاب مصالح بدون شناخت محیط می‌تواند باعث شود سازه در عمل عملکرد متفاوتی نسبت به پیش‌بینی اولیه داشته باشد.
طراحی جزئیات سازه به اندازه انتخاب مصالح مهم است
حتی بهترین مصالح نیز اگر در یک جزئیات سازه‌ای نامناسب استفاده شوند، نمی‌توانند عملکرد مطلوبی داشته باشند.
ایجاد گوشه‌های تیز، محل‌های تجمع آب، فضاهای غیرقابل دسترس برای بازرسی و اتصال‌هایی که امکان خشک شدن ندارند، می‌تواند روند تخریب را افزایش دهد.
بنابراین انتخاب مصالح باید همراه با طراحی مناسب جزئیات انجام شود. گاهی اصلاح یک جزئیات کوچک در طراحی می‌تواند تأثیر بیشتری بر دوام سازه داشته باشد تا استفاده از یک ماده بسیار گران‌تر.
اهمیت بازرسی و نگهداری پس از ساخت
هیچ ماده‌ای بدون نگهداری مناسب برای همیشه سالم نمی‌ماند. داک بندری باید پس از اجرا نیز به صورت دوره‌ای بازرسی شود.
در داک فولادی باید پوشش ضدخوردگی، جوش‌ها، پیچ‌ها و نقاط مستعد زنگ‌زدگی بررسی شوند. سازه‌های بتنی، ترک‌ها، پوسته‌شدن بتن و آثار خوردگی آرماتور اهمیت دارند. سازه‌های چوبی نیز پوسیدگی و آسیب‌های زیستی باید کنترل شوند.
<p><p>بازرسی منظم باعث می‌شود مشکل در مرحله‌ای شناسایی شود که تعمیر آن هنوز ساده و کم‌هزینه است.
اشتباهات رایج در انتخاب مصالح داک بندری
چند اشتباه در پروژه‌های دریایی می‌تواند هزینه‌های آینده را به شکل قابل توجهی افزایش دهد:
انتخاب بر اساس قیمت اولیه: ارزان‌ترین ماده الزاماً اقتصادی‌ترین گزینه نیست.
نادیده گرفتن خوردگی: شرایط دریایی با محیط‌های معمولی تفاوت دارد.
استفاده از یک ماده برای همه بخش‌ها: هر قسمت داک نیازهای خاص خود را دارد.
بی‌توجهی به وزن: در داک‌های شناور، وزن سازه مستقیماً با ظرفیت شناوری ارتباط دارد.
عدم بررسی سازگاری اتصالات: پیچ و بست نامناسب می‌تواند نقطه ضعف سازه شود.
نداشتن برنامه نگهداری: انتخاب مصالح خوب بدون بازرسی منظم نتیجه مطلوبی نخواهد داشت.
چگونه بهترین مصالح را برای داک انتخاب کنیم؟
برای رسیدن به یک انتخاب منطقی می‌توان فرآیند زیر را دنبال کرد:
ابتدا شرایط محل نصب و نوع کاربری داک مشخص شود. سپس بارهای سازه‌ای و شرایط محیطی بررسی شوند. بعد از آن چند گزینه مصالح از نظر مقاومت، وزن، دوام، هزینه اولیه و هزینه نگهداری مقایسه شوند.
در مرحله بعد، روش اجرای هر گزینه بررسی شود. ممکن است یک ماده از نظر فنی مناسب باشد اما اجرای آن در محل پروژه دشوار یا بسیار پرهزینه باشد.
در نهایت باید بهترین گزینه از نظر عملکرد، دوام و هزینه چرخه عمر انتخاب شود، نه صرفاً ارزان‌ترین گزینه.
یک ترکیب مناسب همیشه از یک ماده واحد بهتر است
در بسیاری از پروژه‌های بندری، بهترین راهکار استفاده ترکیبی از چند ماده است.
برای مثال، می‌توان اسکلت اصلی را از فولاد مناسب ساخت، برای بخش‌های بتنی از طرح اختلاط با دوام بالا استفاده کرد و در بخش‌هایی که وزن یا مقاومت محیطی اهمیت ویژه‌ای دارد از مصالح کامپوزیتی بهره برد.
این رویکرد امکان استفاده از نقاط قوت هر ماده را فراهم می‌کند. البته اتصال این مصالح به یکدیگر باید با جزئیات مهندسی مناسب انجام شود تا مشکلاتی مانند خوردگی گالوانیکی، نفوذ آب یا تمرکز تنش ایجاد نشود.
نقش طراحی مهندسی در انتخاب مصالح
انتخاب مصالح نباید از طراحی سازه جدا باشد. مهندس طراح باید بداند هر ماده چه رفتاری تحت بار، رطوبت، تغییرات دما، خوردگی و خستگی خواهد داشت.
در سازه‌های دریایی، شرایط محیطی ممکن است به مرور زمان تغییر کند و عملکرد مصالح نیز تابع شرایط بهره‌برداری باشد. بنابراین مشخصات فنی تولیدکننده، استانداردهای مربوطه و الزامات طراحی باید در کنار یکدیگر بررسی شوند.
به همین دلیل، انتخاب مصالح برای داک بندری یک تصمیم صرفاً اجرایی نیست، بلکه بخشی از فرآیند طراحی مهندسی است.
جمع‌بندی
انتخاب مصالح مناسب برای داک‌های بندری باید بر اساس مجموعه‌ای از عوامل انجام شود. فولاد به دلیل مقاومت بالا و قابلیت ساخت، یکی از گزینه‌های مهم در سازه‌های دریایی است، اما برای مقابله با خوردگی به طراحی حفاظت مناسب نیاز دارد. بتن نیز برای بسیاری از بخش‌های سازه‌ای گزینه‌ای کاربردی است، ولی کیفیت بتن و کنترل نفوذ کلرید در محیط دریایی اهمیت زیادی دارد. چوب در برخی کاربردها قابل استفاده است، اما باید در برابر پوسیدگی و عوامل زیستی محافظت شود. مصالح کامپوزیتی نیز در برخی شرایط می‌توانند گزینه‌ای سبک و مقاوم در برابر برخی عوامل تخریب باشند.
نکته مهم این است که هیچ مصالحی را نمی‌توان بدون توجه به شرایط پروژه بهترین گزینه دانست. نوع داک، وزن مورد نیاز، بارهای عملیاتی، شرایط آب، میزان شوری، تغییرات سطح آب، روش نصب، بودجه و برنامه نگهداری همگی باید در تصمیم نهایی دخالت داشته باشند.
در واقع یک داک بادوام فقط نتیجه انتخاب یک فولاد خوب یا بتن با مقاومت بالا نیست. دوام واقعی از ترکیب مصالح مناسب، طراحی صحیح، اجرای دقیق، حفاظت در برابر خوردگی و نگهداری منظم به دست می‌آید.
